一、產品簡介

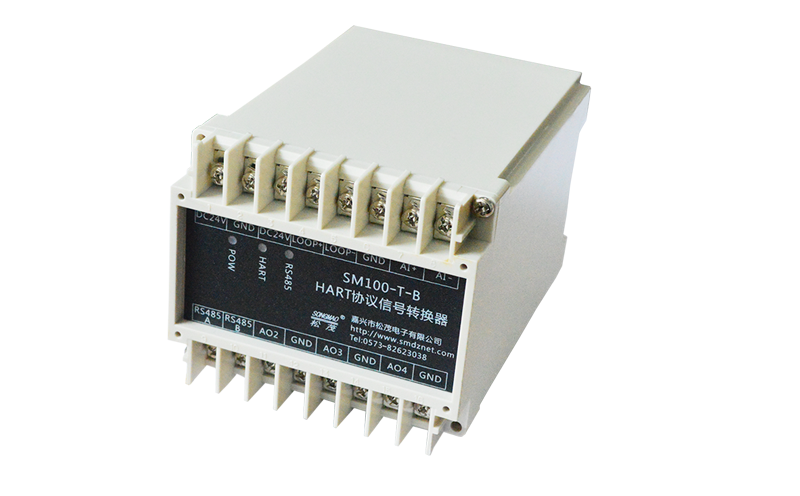

SM100-T-B 多變量輸出轉換器專用于羅斯蒙特 3051S 多變量 HART 變送器 是集成 HART 協議與 RS485 通訊,多路變量電流輸出于一體的高科技產品。采用高檔 ARM 單片機為核心、接口芯片、硬 件門狗電路等組成,并且嵌入通信模塊,及 HART 調制解調芯片，具有性能穩定，性價比極高等特點。
SM100-T-B 多變量輸出轉換器件結構設計完全符合工業標準，在溫度范圍、震動、電磁兼容性 和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的穩定工作。
一、產品性能
●配有RS485通訊接口,可以進行參數配置。
●采用工業通用外殼，直接安裝于在儀表上。
●采用有專用配置軟件,可以與HART協議智能儀表進行數據通訊。
●對HART變量進行電流變送輸出。
●支持標準的MODBUS 協議。
●支持單臺HART協議智能儀表。
●支持多種特殊HART協議智能儀表。
二、主要參數
●安裝尺寸：長 150 mm × 寬 103 mm × 高 33 mm。
●工作環境溫度：-40℃ ∽ +85℃。
●儲存溫度：-40℃ ∽ +85℃。
●電源輸入電壓：DC 12∽24 V。
●HART 協議采樣電阻為 250Ω。
三、接線圖

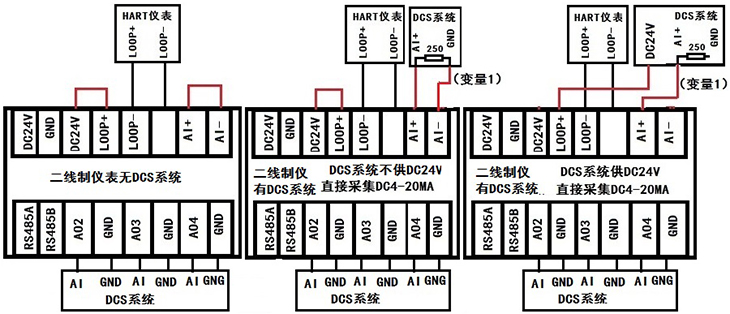

二線制儀表接法：
(1).jpg)
四線制儀表接法：
.jpg)
