HART轉以太網數據采集器
產品名稱 HART-TCP
發布時間 2020/3/19
- 概述
- 規格參數
- 訂購方式
- 資料下載
- 知識問答
- 應用案例
- 產品視頻
一、產品簡介
SM100-TCP遠程數據采集器是集成HART協議與TCP/IP通訊于一體的高科技產品，是微型RTU系統。它以高檔ARM單片機為核心，由高精度運算放大器、接口芯片、看門狗電路、輸入輸出回路等組成，并且嵌入TCP/IP網關模塊及HART調制解調芯片，具有性能穩定、性價比極高等特點。
由于SM100-TCP遠程數據采集器是專為工業集成設計的，在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的穩定工作，為您的設備提供了高質量保證。
二、 產品性能
● 具有一路模擬量采樣，32位高精度A/D同時采樣功能。
● 具有兩路開關量采樣功能。
● 具有一路HART接口。
● 可組態采集數據的參數及量程、零點等。
● 具有斷電記憶功能，斷電后不需要重新設置參數。
● 配用大容量EEPROM，根據設置的保存間隔時間，進行數據保存。
● 電源及HART通訊指示燈能清晰的指示采集器的工作狀態。
● 通過HART協議直接從儀表里讀取數據。
● 本地、遠程都可以查詢和設置所有運行參數。
● 可以通過以太網絡配置參數。
三、 主要參數
● 安裝尺寸：長61 mm × 寬94 mm。
● 外殼尺寸：長94 mm × 寬103 mm × 高33 mm。
● 工作環境溫度：-20℃～+80℃。
● 儲存溫度：-25℃～+80℃。
● 電源輸入電壓：DC 9～24V。
● 模擬量輸入阻抗為：250Ω，可以采集DC 4～20mA，DC 0～5V直流信號。
● HART協議采樣電阻為250Ω。
● 防護等級：IP65。

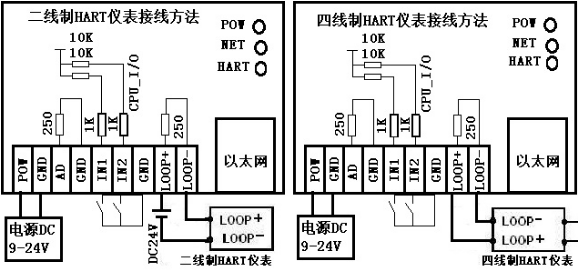

四、接線圖
.png)
